Nei climatizzatori Mitsubishi Electric l’unità segnala l’anomalia durante il funzionamento tramite “lampeggio LED unità interna”  e   “lampeggio LED scheda esterna” * (*solo per unità inverter)

Verifiche ed operazioni devono essere eseguite da tecnici qualificati e specializzati.

La tabella sotto riportata è solo un supporto che vi permette di comunicare correttamente il codice del guasto con il servizio tecnico di assistenza.

Come individuare il codice errore in un climatizzatore Mitsubishi Electric

Codici errore condizionatore Mitsubishi:

Condizionatore Mitsubishi Electric: I codici più comuni

Tabella di diagnosi delle anomalie

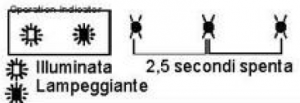

L’indicazione che segue non dipende dalla forma delle spie Lampeggiante

• Il lampeggio della SPIA DI FUNZIONAMENTO (a sinistra) indica possibili anomalie.
• La SPIA DI FUNZIONAMENTO (a sinistra) è illuminata quando l’unità sta funzionando normalmente.


Per eseguire una diagnosi accurata prima di prendere provvedimenti accertarsi sempre che il sintomo riappaia.
Tabella di autodiagnosi

Oppure:

No.	Anomalia	Indicazione	Sintomo	Metodo di riscontro	Controlli da eseguire
1	Modelli MUH o MXZ Segnale seriale	0.5 secondi illuminata 0.5 secondi non Illuminata	L’unità esterna non funziona	Arresto di 4 – 5 secondi del segnale seriale dall’unità esterna	• Controllo dello stato del microinterruttore SW2-2 (modelli MU -MUX o modelli MUH-MXZ) • Controllo visivo dei collegamenti e della loro condita • Controllo della scheda di controllo deir unita interna. •Controllo della scheda di sbrinamento dell’ unità esterna • Controllo dei componenti elettrici
2	Termistore batteria interna	2 lampeggi 2.5 secondi spenta	L’unità esterna non funziona	Ricerca dei cortocircuiti dei termistori della batteria esterna/della temperatura ambiente ogni 8 secondi di funzionamento	• Controllo della resistenza dei termistori • Collegamento dei connettori • Controllo della scheda di controllo dell’unità interna
	Termistore temperatura ambiente
3	Motore del ventilatore interno	3 lampeggi 2.5 secondi spenta	Il motore del ventilatore interno ripete dei cicli con 12 sec. di marcia e 3 min. di arresto	Mancata emissione per 12 secondi del segnale di feed back della frequenza di rotazione del motore mentre il motore stesso è in funzione.	• Scollegare il connettore CN211 e poi controllare 2-3 di CN121 per accertare la presenza di un segnale di feed back da 1.5 V. • Controllo della scheda di controllo deir unità interna. • Controllo del ventilatore del motore dell’ unità interna.
4	Sistema di controllo dell’unità interna	4 lampeggi 2.5 secondi spenta	L’unità esterna non funziona	Impossibilità di esecuzione di una lettura corretta dei dati nella mem oria non volatile della scheda di controllo dell’unità interna.	• Sostituire la scheda di controllo dell’ unità interna
5	Modelli MXZ Sistema di alimentazione dell’unità esterna	5 lampeggi 2.5 secondi spenta	L’unità esterna non funziona	L’unità esterna si arresta se entro un minuto dall’avviamento il funzionamento del compressore viene interrotto perire volte di seguito dall’intervento della protezione di sovracorrente.	• Controllo dell’uscita dall’inverter • Controllo del compressore
6	Modelli MUH o MXZ Termistore sbrinamento	6 lampeggi 2,5 secondi spenta	L’unità esterna non funziona	Apertura o cortocircuito del termistore di sbrinamento dopo l’avviamento del compressore.	• Controllo della scheda di sbrinamento • Controllo della resistenza del termistore • Controllo dell’Inserimento del connettore
7	Modelli MUH o MXZ Anomalia del sistema di controllo unità esterna	7 lampeggi 2.5 secondi spenta	L’unità esterna non funziona	Impossibilità di eseguire la lettura dei dati contenuti nella memoria non volatile della scheda di controllo dell’ unità esterna.	• Sostituire la scheda di sbrinamento (Cfr. Manuale Tecnico OB387 o OB319 Rev. A)
8	Modelli MXZ Anomalia del circuito frigorifero dell’unità esterna	10 lampeggi 2.5 secondi spenta	L’unità esterna non funziona	Arresto del compressore per Intervento della protezione della LEV durato continuamente per 5 minuti	•Vedere quanto precisato in mento al “Controllo deila LEV* •Controllare l’integrità del circuito frigorifero e l’esattezza cell’ammontare della carica di refrigerante • Controllare la scheda di controllo
9	Modelli MXZ impostaziore modalità di funzionamento	Modelli MXZ impostaziore modalità di funzionamento	L’unità esterna funziona e quella interna non funziona	Diversità tra le modalità di funzionamento delle unità interne: la priorità di funzionamento è della prima unità interna che si è avviata	• Uniformare le modalità di funzionamento delle unità interne
